Disponemos de Analizadores de Redes Vectoriales además de kits de
mecánicos con estándares y Ecals o Calibración Electrónica para
equipos HP Agilent y Keysight y Rohde & Schwarz calibradores. Desde 9Khz hasta 26.5GHz. Connectores
3.5mm y tipo N de 2 puertos y de 4 puertos. También disponemos de
medidores de conectores SMA, 3.5mm, APC7 (7mm), Typo N. Tipo
waveguide
o forma de onda WR159 y WR62 además de tener calibres para revisar
las tolerancias en los conectores. Amplia variedad de equipos en
nuestro laboratorio de Monterrey, México.
También tenemos kit de verificación y llaves de torque. Tenemos kits
originales para Rohde and Schwarz hasta 26.5GHz.Agilizamos tu renta
y puedes hacer uso del equipo el mismo día de la renta, no tienes
que esperar ya que disponemos de todos estos equipos en INVENTARIO.
Buena oportunidad de revisar si tu setup esta bien calibrado
comparando resultados con kits mecánicos y electrónicos. También
tenemos Analizadores de Redes Vectoriales en inventario y cables de
fase estable.

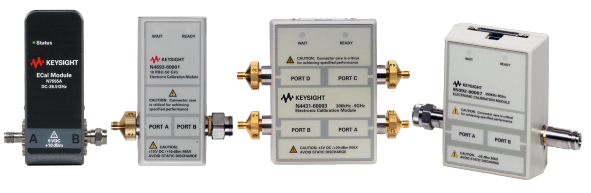

ECal es una solución completa de calibración de estado sólido. Cada
modulo ECal contiene normas electrónicas que se colocan
automáticamente en posición durante una calibración de medición.
Estas normas electrónicas se han medido en la fabrica y los datos
almacenados en la memoria del modulo ECal. El analizador utiliza
estos datos almacenados, junto con los datos medidos, para calcular
los términos de error para una calibración de medición.
Los módulos ECal están disponibles en modelos de 2 puertos y 4
puertos y una variedad de tipos de conectores, que cubren muchos
rangos de frecuencias. Consulte Accesorios del analizador para
obtener mas información sobre los módulos ECal disponibles e
información sobre pedidos. Puede realizar las siguientes
calibraciones con ECal:
De
reflexión de 1 puerto
Completa
de 2 puertos
Completa de 4 puertos
El (ECal) es de precision de una sola conexión, dos, tres o cuatro.
La técnica de cuatro puertos para su analizador de red vectorial.
Los módulos ECal son traceables y verificables.
Dispositivos de estado sólido con estados de impedancia programables
y altamente repetibles.
Estos son estándares de transferencia que proporcionan calibraciones
consistentes y mientras traen comodidad y simplicidad a su rutina de
calibración.
Las calibraciones consistentes proporcionan medidas consistentes.
ECal reemplaza la técnica tradicional de calibración, que utiliza
estándares mecánicos. Con las normas mecánicas que se requieren para
hacer numerosas conexiones a la prueba
Puertos para una sola forma. Estos métodos tradicionales requieren
una intensiva Interacción del operador, que es propenso al error. Se
puede realizar con una sola conexión al modulo ECal y esto deja al
operador con mínima Interacción. Esto resulta en calibraciones mas
rápidas y repetibles
Explicación más simple del porque calibrar:
Vamos a asumir que el analizador
vectorial de red es perfecto y no presenta errores.
Ningún instrumento de medición
es perfecto, pero supongamos hipotéticamente que alguna compañía
como Keysight, Anritsu, Rohde & Schwarz o Copper Mountain fuera
capaz de crear un analizador de red de vectores de laboratorio (VNA)
perfecto. Deciden colocar un conector N hembra de 50 Ohm en esto.
Este es un conector desequilibrado, y típico del tipo instalado en
los analizadores de red de frecuencia más baja.
Ahora suponga que un cliente
diseña un Yagi para 144 MHz. El elemento dipolo de un Yagi está
equilibrado, y el dipolo desequilibrado, un transformador
equilibrado a desequilibrado (balun) está equipado con un conector N
macho. El cliente desea medir la impedancia de la combinación de
antena y balun inyectando una señal en el balun y midiendo la
amplitud y la fase de la señal reflejada. En principio, el balun se
puede atornillar directamente en el analizador vectorial de red, ya
que uno tiene un conector N macho y el otro un conector N hembra.
Sin embargo, la proximidad de la antena al instrumento podría
arruinar totalmente la medición de la impedancia, ya que los campos
electromagnéticos generados por la antena se reflejarían desde el
instrumento, de vuelta a la antena. Esta reflexión significaría que
el instrumento ya no está midiendo la antena en el espacio libre,
sino cerca de un instrumento de laboratorio.
Para mitigar este efecto, el
ingeniero podría, en principio, agregar una pieza de cable ideal sin
pérdidas de 50 ohmios hecho de un material superconductor para
separar la antena del analizador de red. Él / ella corre
cuidadosamente el cable en ángulo recto con los elementos, y
nuevamente mide la impedancia. Desafortunadamente, aunque esto ha
resuelto un problema, ha creado otro. La radiación electromagnética
no pasa de un extremo del cable al otro instantáneamente. El retraso
causa un cambio de fase, lo que significa que los ángulos de fase se
miden completamente incorrectos. Entonces el ingeniero no tiene idea
de la verdadera impedancia en la antena. Tanto el componente real
(R) como el imaginario (j X) de la impedancia serían totalmente
incorrectos. Podemos ver que incluso con un analizador de red
perfecto y un cable perfecto, las mediciones de impedancia no
tendrían sentido.
Con esta configuración ideal, la
relación de onda estándar (SWR) se mediría con precisión, pero si
solo quiere medir SWR, existen formas más económicas que usar un
analizador de red vectorial. En cualquier caso, incluso para
mediciones SWR, se verá que un VNA es mucho más preciso que un
medidor SWR.
|
