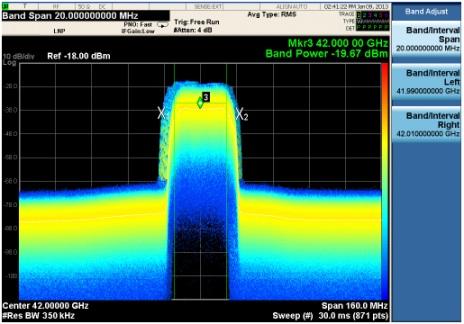

Este equipo es una herramienta capaz de
representar las componentes espectrales de una determinada señal a
partir de su transformada de Fourier.
Esta representación en el dominio de la
frecuencia permite visualizar parámetros de la señal que
difícilmente podrían ser descubiertos trabajando en el dominio del
tiempo con ayuda de un osciloscopio.
Es especialmente útil para medir la respuesta en frecuencia de
equipos de telecomunicaciones (amplificadores, filtros, acopladores,
etc) y para comprobar el espectro radioeléctrico en una zona
determinada con la ayuda de una antena.
DESCRIPCIÓN Y FUNCIONAMIENTO
Existen gran variedad de estos equipos en el
mercado, de mayor o menor complejidad, pero todos ellos disponen de
unas determinadas funciones y controles básicos que se describen a
continuación.
- Frecuencia. (FRECUENCY). Permite fijar
la ventana de frecuencias a visualizar en la pantalla. Se puede
definir la frecuencia inicial y final (START-STOP) o bien la
frecuencia central junto con el SPAN o ancho de la ventana.
- Amplitud. (AMPLITUDE). Controla la
representación en amplitud de la señal de entrada. Permite fijar el
valor de la referencia, el número de dBm por cada división en la
pantalla así como el valor de atenuación en la entrada.
- Vista/Traza (VIEW/TRACE). Gestiona
parámetros de representación de la medida, entre los que destacan el
almacenamiento de los valores máximos en cada frecuencia y el
almacenamiento de una determinada medida para poder ser comparada
posteriormente.
- Filtro de resolución/Promedio (BW/AVG).
El analizador de espectros captura la medida al desplazar un filtro
de ancho de banda pequeño a lo largo de la ventana de frecuencias.
Cuanto menor es el ancho de banda de este filtro mejor es la
resolución de la medida y más tiempo tarda en realizarse. Este menú
permite controlar los parámetros de este filtro y el del cálculo de
promedios o averaging.
- Marcador/búsqueda de pico (Maker/Peak
search). Controla la posición y función de los markers. Un
marker o marcador indica el valor de potencia de la gráfica a una
determinada frecuencia. La búsqueda de pico posiciona un marker de
forma automática en el valor con mayor potencia dentro de nuestra
ventana de representación.

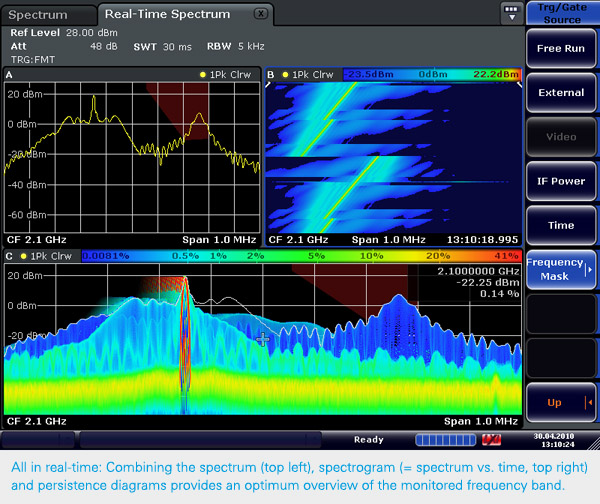

UTILIZACIÓN Y MEDIDAS
Antes de configurar el analizador de espectros
deberemos tener una idea clara de las características de la señal a
medir, esto es, su potencia, ancho de banda, frecuencia central,
etc. Además, tendremos que saber qué parámetros de la señal quieren
medirse, así, por ejemplo, se necesitará una ventana de frecuencias
mayor si se desean medir sus armónicos o una menor si lo que se
desea medir es su ruido de fase.
Una vez conocida la medida a realizar se fija la
ventana de frecuencias, esta puede ser determinada de dos maneras
distintas. La primera de ellas consiste en definir la frecuencia
inicial de la ventana y la frecuencia final (START - STOP). O bien,
definir una frecuencia central y una ventana de frecuencias alrededor
de ella, también conocido como SPAN.
De esta manera sería equivalente definir una
ventana con frecuencia inicial 150MHz y final 250MHz, que hacerlo a
partir de una frecuencia central de 200 MHz y 100MHz de SPAN.

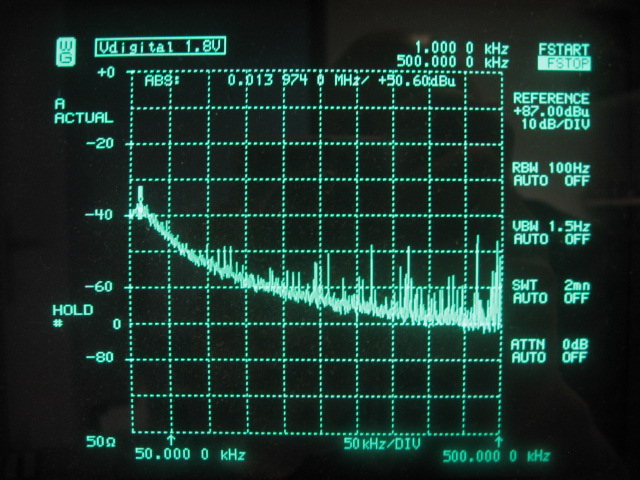

Una vez fijada la ventana de visualización es muy
probable que seamos capaces de distinguir la señal a medir.
Únicamente restaría ajustar la referencia de amplitud y la
resolución en dBm/div para que la señal quede perfectamente
representada en pantalla. Jugando con estos valores se podrán
distinguir con mayor precisión ciertas características de la señal
como rizado, modulaciones, etc.
Por último, y para obtener valores precisos en la
medida de la señal, se podrán utilizar los markers del analizador.
Estos markers pueden ser utilizados de forma absoluta (entregan la
medida directa de la gráfica) o relativa (devuelven la diferencia
entre dos puntos de la gráfica). La utilización de unos u otros
dependerá como siempre de la medida a realizar.
NOTA: La
mayoría tienen una potencia máxima de
entrada que no se deberá sobrepasar, por norma general, +30dBm. No
obstante se debe siempre comprobar las recomendaciones del
fabricante.
