Reparación de
tarjetas madre de laptops Macbook
Apple Monterrey. En Creativeit
tenemos tu solución a tu problema ya
busques mas ya que no nada mas
hacemos reparación sino tamben
tenemos en venta de tarjeta madre a
un muy buen precio para laptops
marca Apple y las tenemos con una
garantía muy agradable eso nos
respalda de las demás otras empresas
y estamos a nivel competente
Además contamos con cursos de equipos de
análisis y de reparación de tarjeta
madre estas clases son muy practicas y
sencillas en nuestro laboratorio
especializado y con los equipos
especiales en donde aprenderás de una
forma muy rápida y cómoda las
capacitaciones son implantadas por
nuestro mejor técnico en el área
pregunta por nuestras capacitaciones.
Placas base
o tarjetas madre (Paso 1)
En
nuestro taller de reparación en
Guadalupe, Monterrey tenemos chips para
reemplazar los circuitos integrados
dañados de tarjetas madre de
computadoras o con muestras lógicas
erráticas. Aquí mostramos como se
reemplaza un chip regulador de voltaje
dañado. Nosotros le damos soporte
técnico a todas las marcas de laptops,
reparamos a nivel componente todos los
trabajos se acaban de 24 a 48 horas.
Realizamos trabajos Express el mismo
día. Tenemos teléfono celular de
emergencia para trabajos después del
horario. Quitamos contraseñas de Windows
y de BIOS, Reestablecemos al formato de
fabrica en formato de bajo nivel discos
duros. Borramos todos tus datos llenando
los discos de zeros. Reparamos
conectores de AC de los cargadores de
notebooks y portátiles de cualquier
marca como Dell, Acer, Sony Vaio, Fujitsu,
Gateway, Toshiba, HP, Compaq, Assus. Si
tienes problemas con tu tarjeta madre
tarjeta de video ATI o Nvidia o chips
VGA de video déjalo en nuestras manos.
Reparamos tu tarjeta madre rápido. Ya sea
hardware o software Creativeit es la
solución. |
|
|
|
|
Inspeccion de tarjeta madre de
laptop Toshiba. (Paso 2)
|
|
En
esta tarjeta madre de
computadora de una Toshiba Satellite en
particular
el cliente nos dijo que vio humo
salir de su laptop y ya no
prendió después.

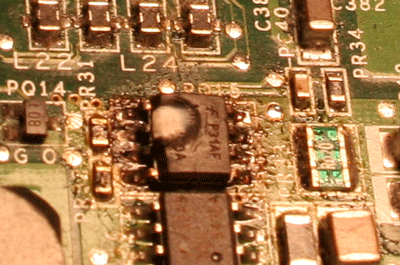

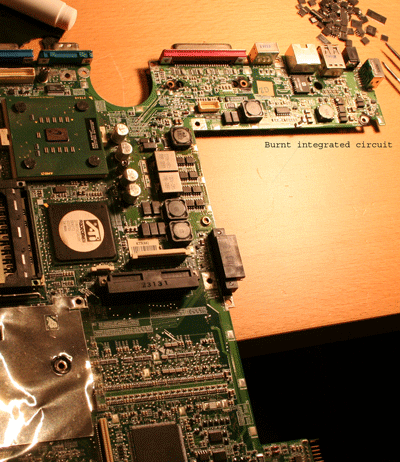

En una inspección detallada
vimos que un chip regulador de 5
Voltios había explotado debido
a una sobrecarga de voltaje,
ocasionado por el uso indebido
de un cargador genérico malo de
marca Steren. |
|

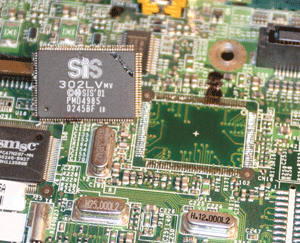

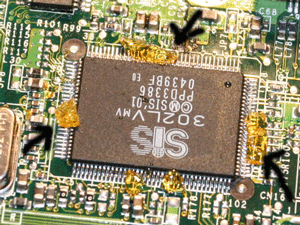

A
continuación
removemos e instalamos un
chip VGA de 128 pines.
SiS302LV LQFP, VGA

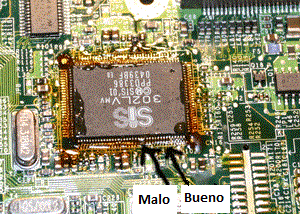

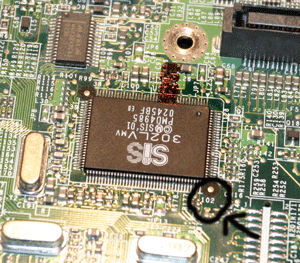

driver. Observen la
indicación del
numero de pins que también
nos indica cual es el pin 1.
Al remover el chip dañado se
limpia el área con aire
caliente y desoldados wick.
Se verifica con lupa todos
los contactos que esten sin
hacer corto.
A
continuación procedemos a
instalar el chip o IC
(circuito integrado) VGA
(chip de video) nuevo en su
lugar verificando bien todos
los pines.
Le
ponemos flux para mejorar la
conducción del calor.
Debemos de evaporar todo el
flux antes de proceder a
finalizar el trabajo.
 |
Reemplazo de un regulador de voltaje.
Aquí trabajamos en una Dell
Latitude D620 que nos trajeron al taller. El problema
eran luces flasheando y se apagaba antes de pasar el
POST, (Power On Self Test). Procedimos a medir los
niveles de voltaje en todas las fases de poder y dimos
con un PWM (Pulse Width Modulador) el Max1644 (un
convertidor DC a DC e interruptor), Estaba en la fase de
alimentación a el circuito ATI o comúnmente llamado Chip
de Video. No nos mostraba los tipicos 3.3 Voltios en la
salida. Este chip o circuito integrado IC tiene un modo
de Idle y estaba totalmente apagado.

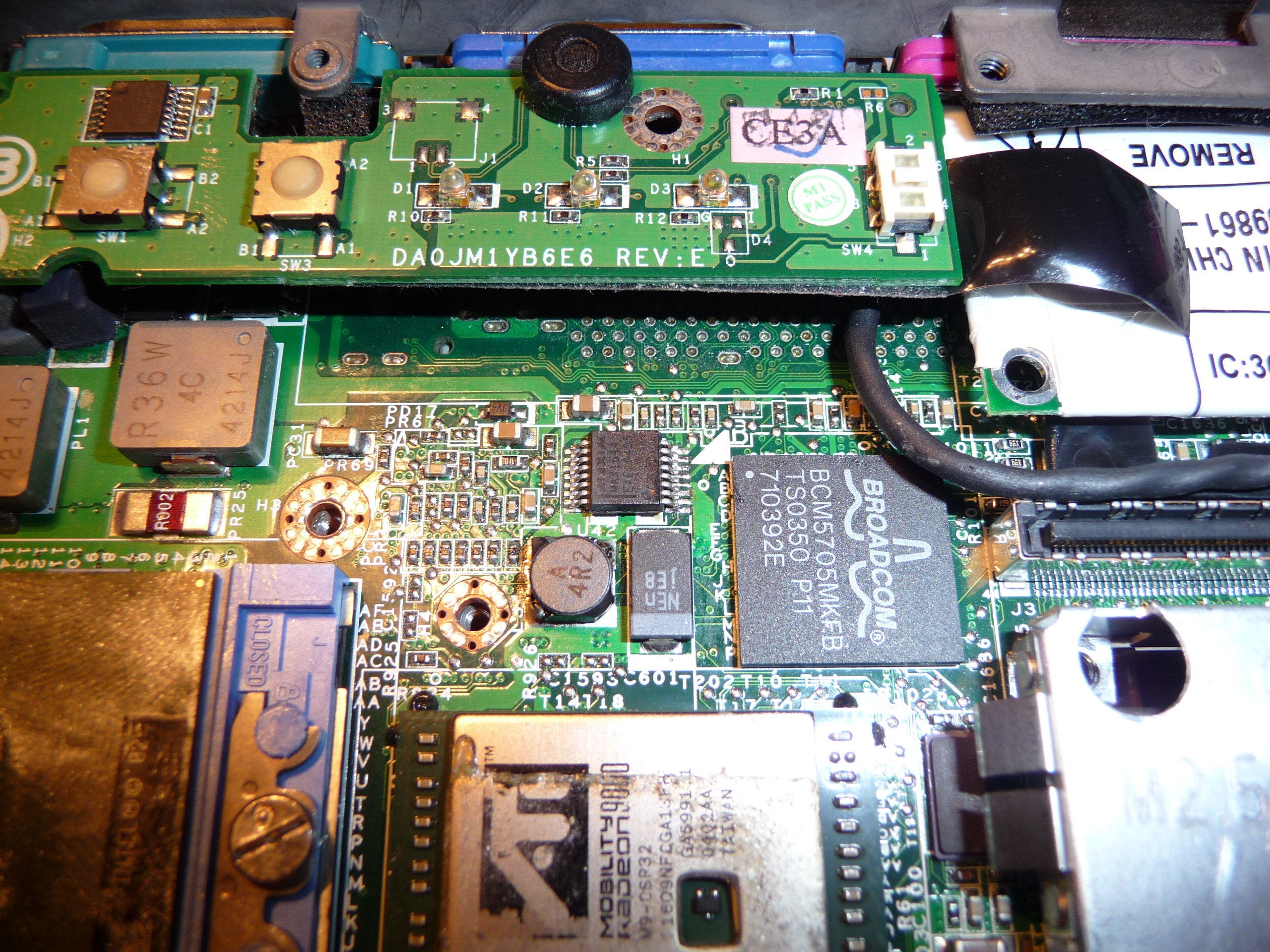

Procedimos a cambiarlo por otro
convertidor Regulador Es el SSOP de 16 pines en medio de
la foto.

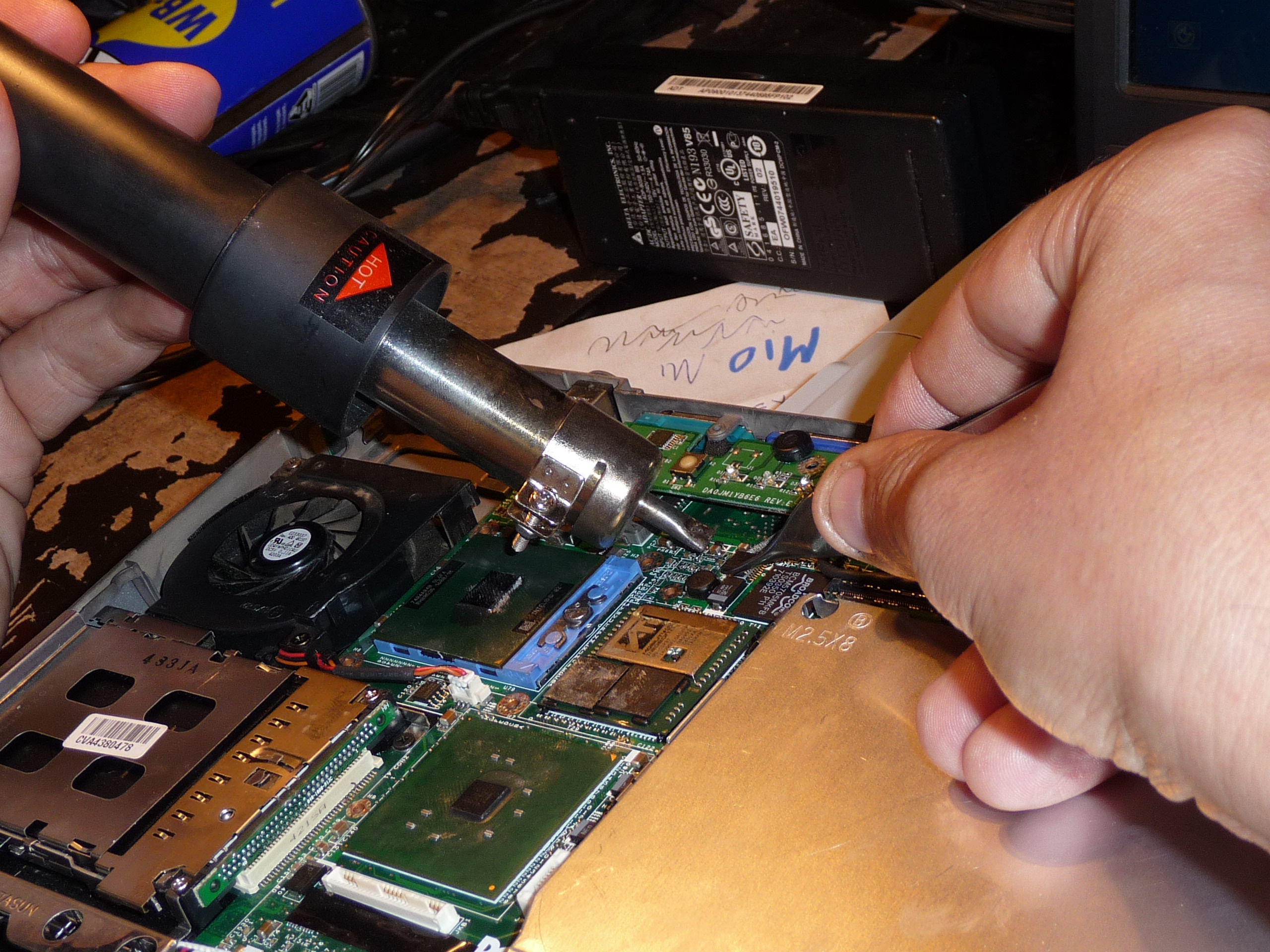

Aplicamos aire caliente por arriba
el un precalentador por abajo para evitar deformaciones
en la tarjeta madre e instalemos el nuevo chip regulador
de voltaje.

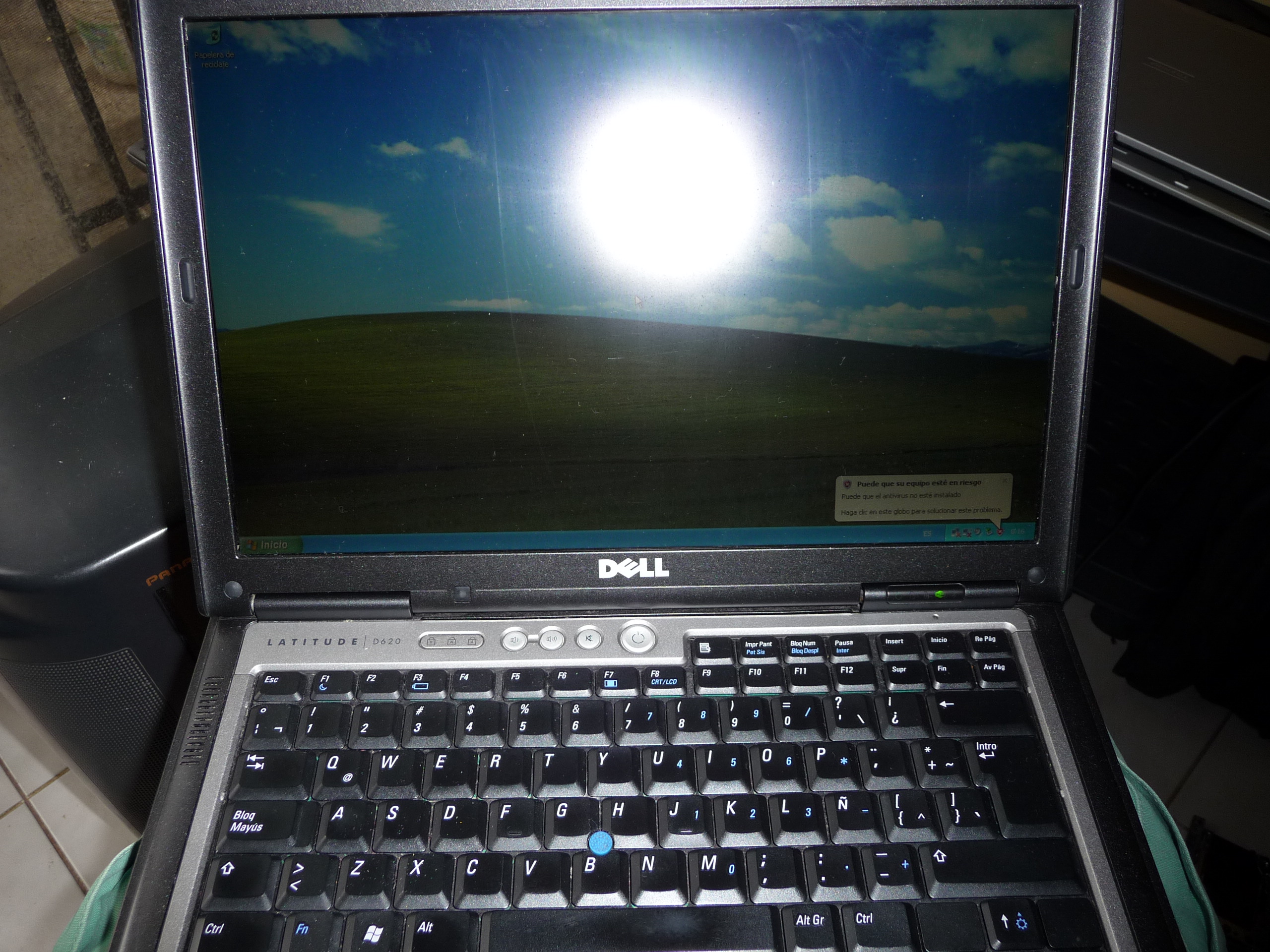

Lo reemplazamos y de nuevo
afortunadamente la Dell nos dio encendido y video la
computadora laptop. Le hicimos un diagnostico completo y
todo parecía estar bien. La formateamos y le instalamos
un Windows nuevo y quedo de maravilla.
|
|

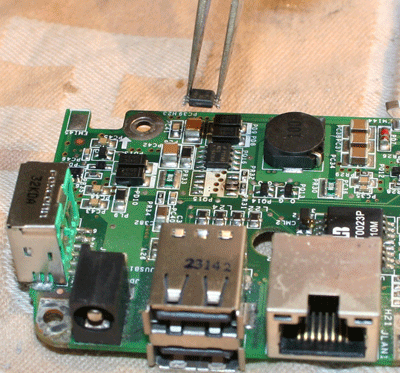

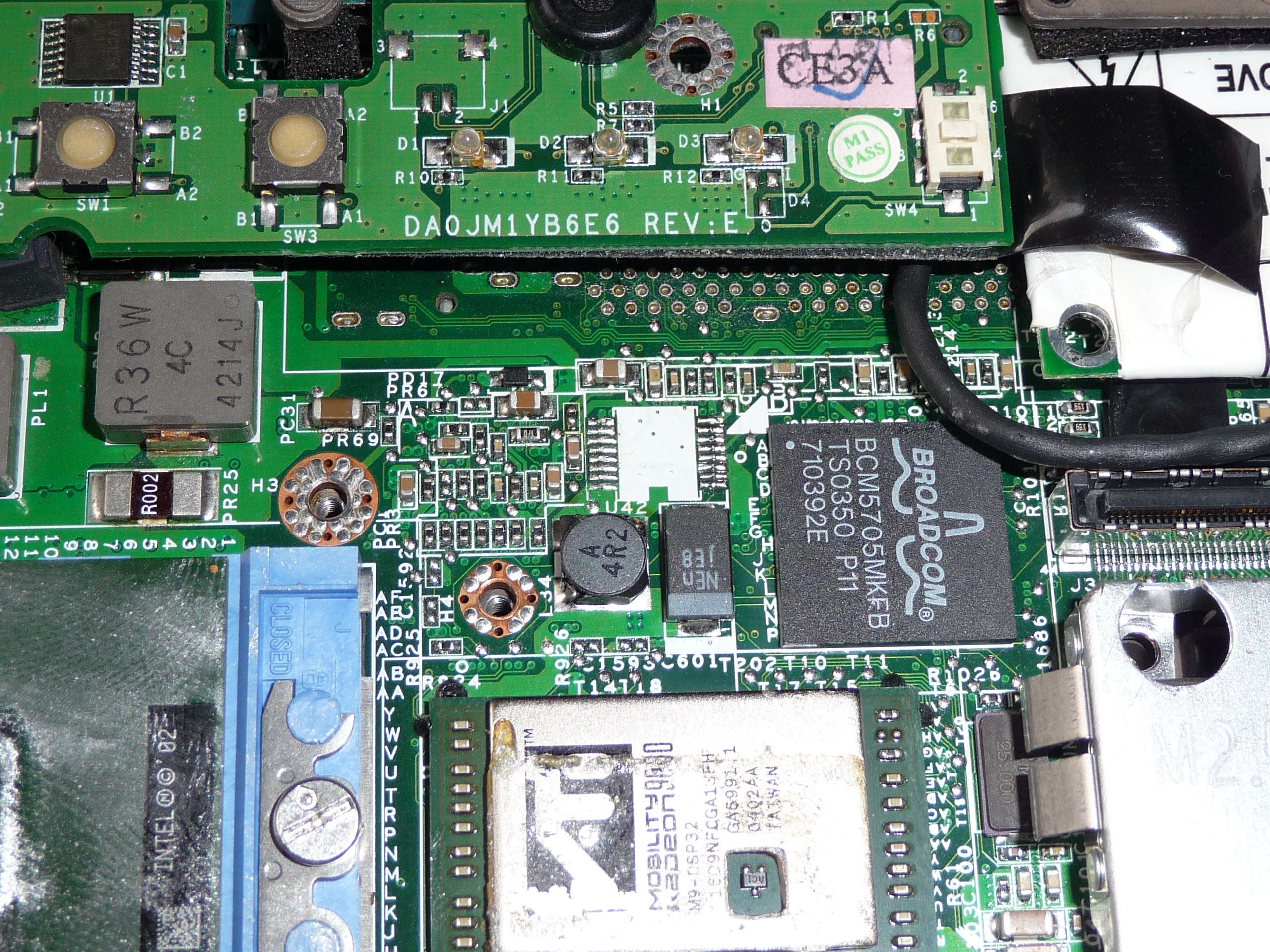

Remover e instalar nuevo
chip regulador. (paso 3)
|
Este chip
es muy pequeño pero con el
equipo especializado que
disponemos como la estación de
aire caliente regulada BlackHawk
y el precalentador Hakko se nos
hace una tarea fácil. Después de
esta reparación procedimos a
venderle un cargador original de
Toshiba y la laptop nuevamente
dio encendido. Le hicimos el
típico diagnostico y prueba y
todo estuvo bien.
|
|
|

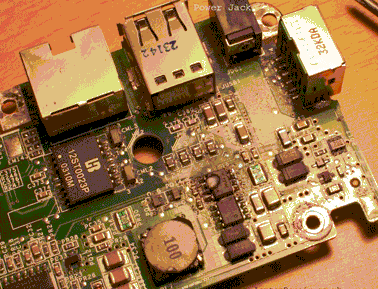

Reemplazo de conector de
cargador o eliminador DC en Laptop

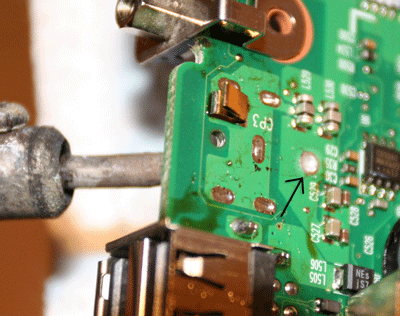

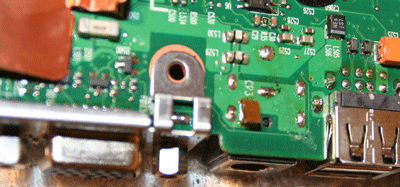

Mostramos
las conexiones del conector DC de la
laptop vista de abajo.

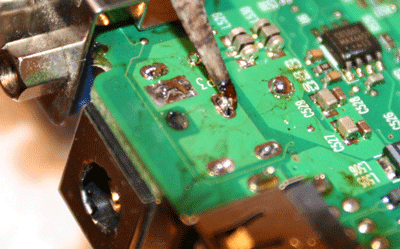

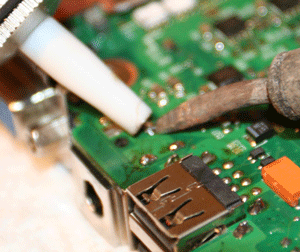

Procedemos
a remover el estaño que sostenía el
conector DC.

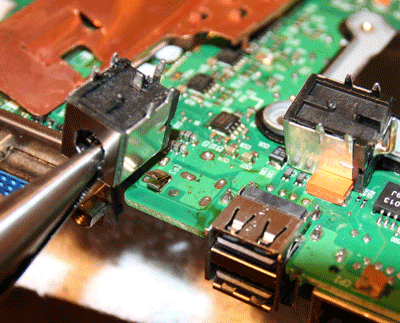

Removemos
el conector dañado.

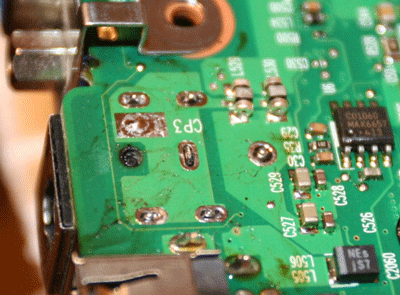

Limpiamos
los orificios donde instalaremos el
conector nuevo.

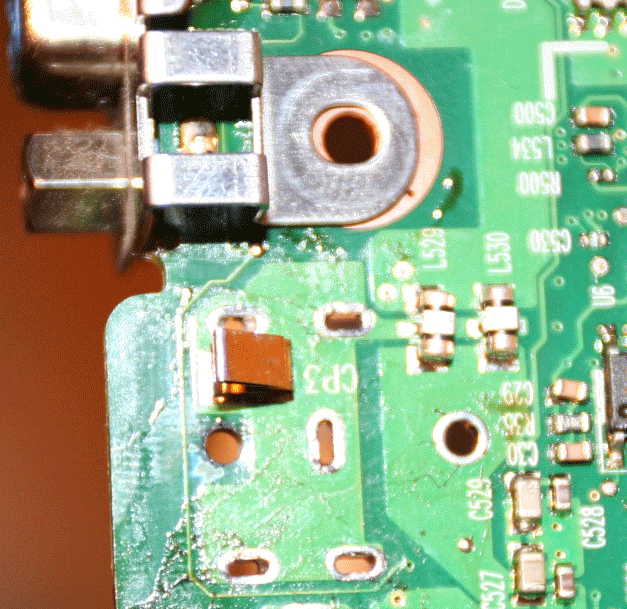

El espacio
limpio de estaño ya sin el conector
que estaba dañado.
El conector
ya instalado en su lugar sin estaño.
Aplicamos
calor y estaño a los contactos del
conector DC.

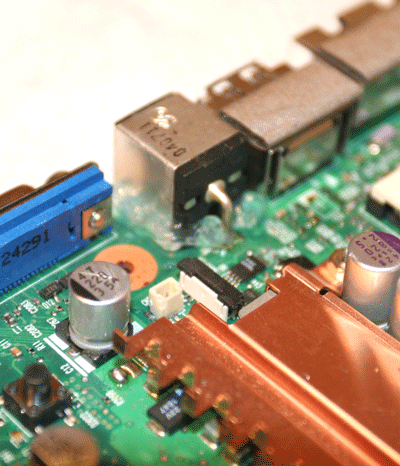

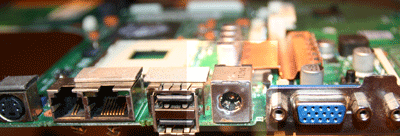

Finalmente
el conector DC instalado en la
tarjeta madre visto desde arriba.
|
|
|
